Lietas, kas jāņem vērā, veidojot USB plati

USB2.{1}} dizainā USB diferenciālis D plus /D- darbojas ātrdarbīgā režīmā 480 Mb/s, un sistēmas pulkstenis var darboties ar 12 MHz, 48 MHz un 60 MHz. Tas pieder pie ātrgaitas dizaina daļas aparatūras dizainā. Ir daudzi aspekti, kuriem jāpievērš īpaša uzmanība. Tā kā USB kabeļi mēdz veidot monopola antenas, ir jānovērš RF strāvas pievienošana kabelim.

D plus /D-: Ātrgaitas diferenciālais signāls, ko viegli traucē ārējs troksnis un kas ietekmē signāla pārraides kvalitāti.

Barošanas signāls VBUS: Barošanas avota pulsācija uz barošanas avota signāla tapas radīs lielus traucējumus datu pārraides signālam, tāpēc tas ir jāfiltrē. Un arī zemes signāls ir jāfiltrē, lai samazinātu traucējumus. Pievērsiet uzmanību arī sprieguma kritumam lielām strāvas slodzēm.

D plus /D- vienāda garuma vadība: Strādājot ātrgaitas režīmā vai USB3.0 ātrumā, nepieciešams nodrošināt D plus /D- vienāda garuma vadu. D plus un D– pēdas nedrīkst atšķirties vairāk par 50 jūdzēm (1,25 mm), lai izvairītos no signāla novirzes un novērstu maiņstrāvas sprieguma efektus.

D plus un D– pēdām jābūt mazākām par 3 collām (75 mm). Ieteicams, lai abu pēdu garums nepārsniegtu 1 collu

Maršrutēšanas laikā taisnajam leņķim jābūt divreiz saliektam par 45 grādiem vai noapaļotam (90 grādu taisnā leņķa vietā).

Impedances kontrole: D plus /D- diferenciāļa vadi, pretestības kontrole 90Ω±10 procenti

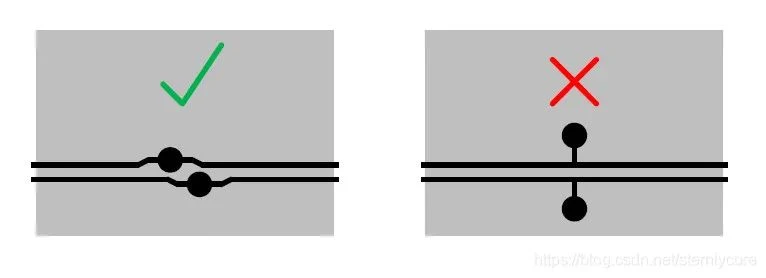

Bez atbalsta punkta (bez atbalsta punkta): pievienojot pārbaudes punktus vai dažas ierīces, mēģiniet nodrošināt, lai diferenciālajam signālam nebūtu atbalsta punkta, kā parādīts tālāk:

Pilnīga atskaites plakne: D plus /D- pretestības ieviešanai ir nepieciešama pilnīga atskaites plakne, nevar rasties nekādas atskaites plaknes. Ja atsevišķas atskaites plaknes nedrīkst parādīties, jāpievieno džemperu kondensatori, kā parādīts zemāk:

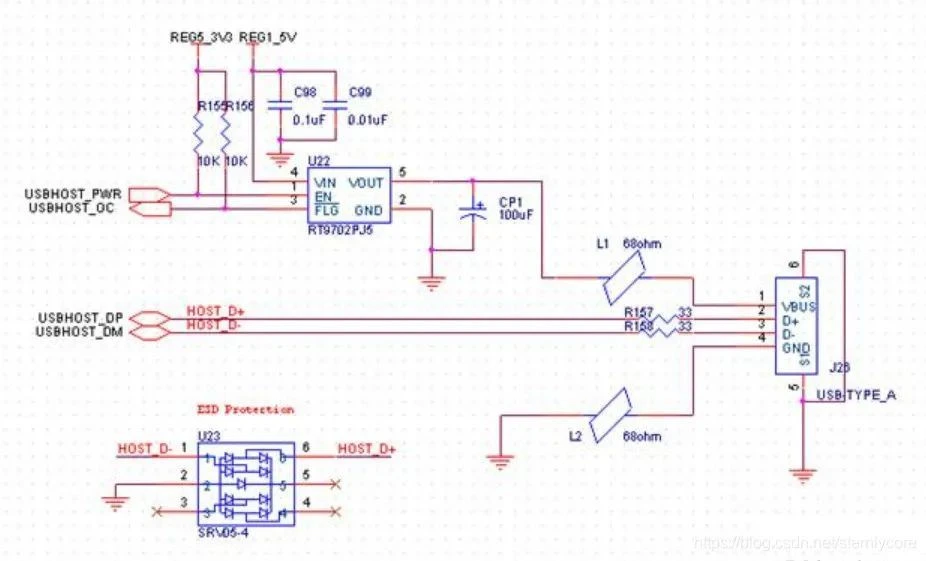

Tagad mikroshēmu integrācija ir ļoti augsta, un USB{0}}Host perifērijas dizains ir salīdzinoši vienkāršs, kā parādīts tālāk:

Strāvas ierobežošanas ierīce: RT9702, USB2.0 standarta slodzei ir nepieciešama maksimālā strāva 500mA no VBUS, un tā tiks izslēgta, ja tā pārsniedz 500mA

Elektrostatiskā aizsardzība: SRV05 neļauj statiskajai elektrībai sabojāt savienotāja signālu, novietojiet to tuvu USB interfeisam

Magnētiskās lodītes L1/L2: novērš augstfrekvences troksni strāvas signālos un uzlabo prettrīces veiktspēju. Magnētisko lodīšu pretestības vērtība ir no 47 omi līdz 1000 omi (pie 100 MHz signāla frekvences), novietotas tuvu savienotājam.

R157/R158: atbilstoši rezistori, lai novērstu signāla pārsniegšanu, pretestība parasti ir starp 10Ω-33Ω, novietota tuvu USB kontrollerim.

CP1: Lielais kondensators nodrošina, ka VBUS spriegums pārāk pazeminās pieslēgšanas un atvienošanas brīdī vai kad tiek pārraidīts liels datu apjoms, un tas tiek novietots tuvu USB interfeisam.
