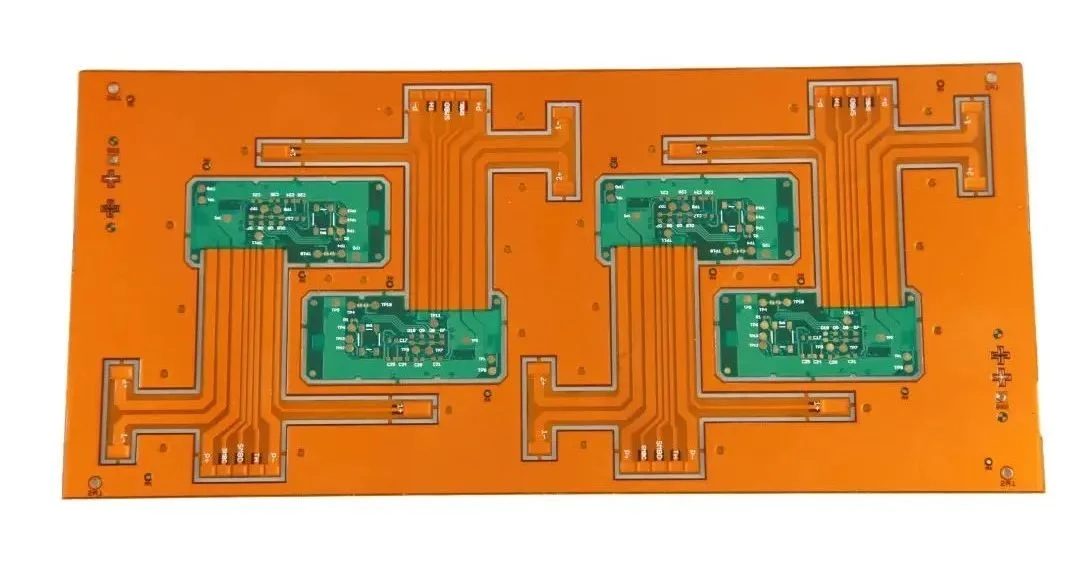

Kā labi veikt FPC montāžu

Ja vēlaties panākt vairāku funkciju vienlaicīgu darbību uz mazas shēmas plates, to nevar izdarīt tikai ar tukšu PCB plati. Tukšais dēlis ir jāuzstāda, jāpieslēdz un jāmetina. Šim pakāpeniskajam procesam ir nepieciešams to saukt par elastīgu shēmas plates montāžu. Šie ir dažādi elastīgās shēmas plates montāžas ražošanas procesi.

Runājot par tehnoloģiju, elastīgas shēmas plates montāžas procesa plūsmu var aptuveni iedalīt četrās galvenajās saitēs, proti: SMT montāžas apstrāde → DIP spraudņu apstrāde → elastīgas shēmas plates montāžas pārbaude → gatavā produkta montāža.

1. SMT montāžas apstrādes saite

(1) SMT mikroshēmas apstrādes procesā komponenti parasti tiek saskaņoti un iegādāti saskaņā ar klienta nodrošināto MK konfigurāciju, un tiek apstiprināts ražošanas PMC plāns. Pēc sagatavošanas darbu pabeigšanas tiek uzsākta SMT programmēšana, lāzera trafareti tiek izgatavoti atbilstoši SMT procesam, un tiek veikta lodēšanas pastas drukāšana.

(2) Izmantojot SMT izvietošanas mašīnu, komponenti tiek uzstādīti uz shēmas plates, un, ja nepieciešams, tiek veikta tiešsaistes AOI automātiskā optiskā pārbaude. Pēc pārbaudes iestatiet perfektu pārplūdes krāsns temperatūras profilu un ļaujiet dēlim plūst caur plūsmu.

(3) Pēc nepieciešamās IPQC pārbaudes spraudņa materiālu pēc tam var izvadīt caur shēmas plati, izmantojot DIP spraudņa procesu, un pēc tam lodēšanai plūst caur viļņu lodēšanu. Tad ir nepieciešamais pēckrāsu process.

(4) Pēc iepriekš minēto procesu pabeigšanas KN ir arī jāveic visaptveroša pārbaude, lai nodrošinātu produkta kvalitāti.

2. DIP spraudņa apstrādes saite

DIP spraudņu apstrādes process ir: spraudņa → viļņu lodēšana → kāju griešanas → pēclodēšanas apstrāde → dēļu mazgāšana → kvalitātes pārbaude.

3. Elastīgas shēmas plates montāžas tests

(1) Elastīgs shēmas plates montāžas tests Viskritiskākais kvalitātes kontroles posms visā elastīgās shēmas plates montāžas apstrādes procesā ir stingri jāievēro elastīgās shēmas plates montāžas testa standarti un jāpārbauda shēmas plates testa punkti saskaņā ar klienta testa plānu (testa plānu). .

(2) Elastīga shēmas plates montāžas testēšana ietver arī 5 galvenās formas: IKT testēšanu, FCT testēšanu, novecošanās testēšanu, noguruma testēšanu un testēšanu skarbā vidē.

4. Gatavās produkcijas montāža

(1) Salieciet pārbaudītā FPC apvalku labi un pēc tam pārbaudiet to, un visbeidzot to var nosūtīt.

(2) Elastīgo shēmas plates SMD ražošana ir ķēde, un jebkuras problēmas jebkurā saitē būtiski ietekmēs vispārējo kvalitāti, un katrs process ir stingri jākontrolē.

Iepriekš minētās ir četras galvenās saites par elastīgo shēmas plates SMT ražošanu. Katrai galvenajai saitei ir neskaitāmas mazas saites, lai palīdzētu, un katrai mazajai saitei būs viena vai dažas testēšanas procedūras, lai nodrošinātu produkta kvalitāti un izvairītos no nekvalificētiem produktiem. Produkta aizplūšana no rūpnīcas.
