AIN keramikas PCB

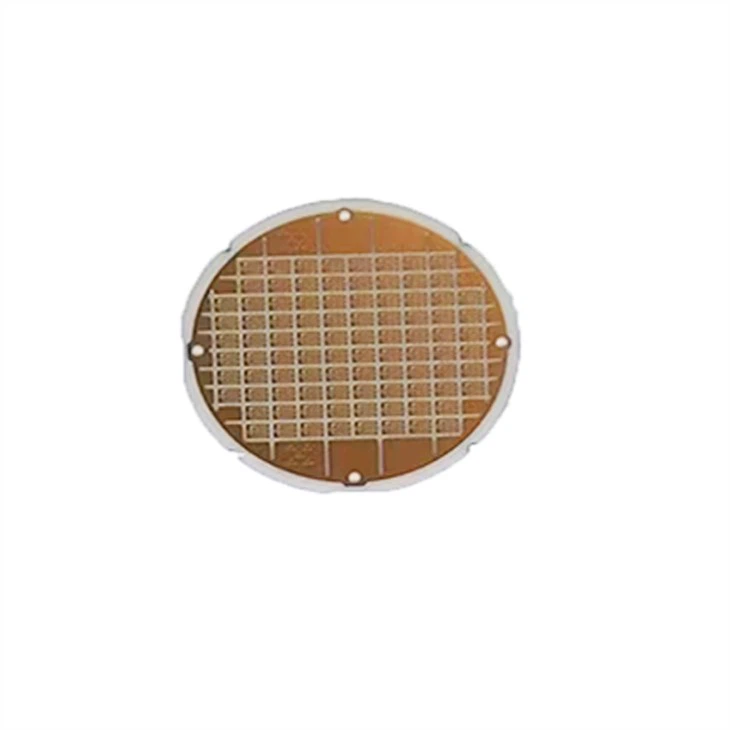

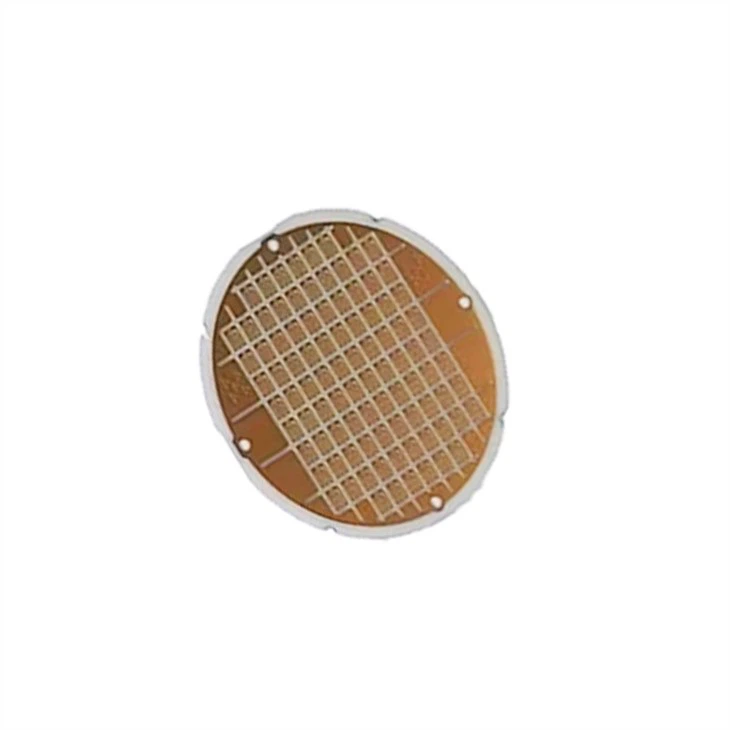

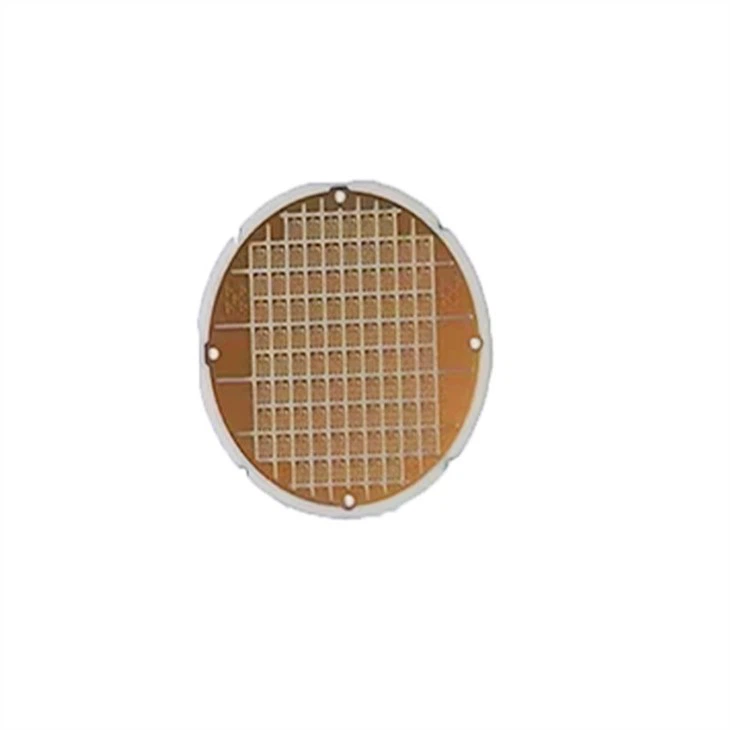

AIN ceramic PCB Layers: 2 layers Plate thickness: 1.0+/-0.05mm Material: 99% Aluminum Nitride Surface Treatment: Immersion Gold Thermal conductivity of insulating layer: 170W Outer copper thickness: 300um on the front; 100um on the back Gold Thickness: >=3u"Procesa līdzekļi: DBC process

Nosūtīt pieprasījumu

Apraksts

Produkta informācija

Produkta nosaukums: AIN keramikas PCB	Slānis: 2 slāņi
Plātnes biezums: 1,6 mm	Materiāls: AIN
Virsmas apdare: ENIG	Pielietojums: Medicīna
Izpildes laiks: 8-12 dienas	Maksājuma veids: T/T, West Union, PayPal
Piegāde: DHL, FeDEX, UPS un tā tālāk	Tests: 100 procentu E-tests

Ain ceramic PCB

AIN keramikas PCB Produkta priekšrocība

1. Izcilas elektriskās un fizikālās īpašības veido keramikas pamatnes

(1) Siltumvadītspēja ir 20-200W/mk (20-200 reizes lielāka nekā vara substrātiem uz alumīnija bāzes un 17 000 V/mm (17 reizes nekā citām shēmas platēm);

(2) Vadītāju līniju savienošanas spēks ir lielāks vai vienāds ar 20N/C㎡ (20 reizes lielāks par citu shēmu platēm), un raupjums ir 0.2-0.7um;

(3) Spiedes izturība ir lielāka par vai vienāda ar 450 MPa (augstāka nekā jebkura veida PCB materiāls) Tam ir arī spēja izturēt skarbās vides (augstu temperatūru, augstu mitruma līmeni, augstu spiedienu, augstu koroziju).

2. Augstas kvalitātes materiālu izvēle nodrošina keramisko shēmu plates dažādu veiktspēju ilglaicīgu realizāciju

(1) Tiek atlasīta visa no Vācijas importētā keramika un Huaqing keramikas substrāti: 96 alumīnija oksīda keramikas loksnes, alumīnija nitrīda keramikas loksnes, stikla keramika utt.;

(2) Visas keramikas loksnes jāpārbauda attiecībā uz mehāniskajām un fizikālajām īpašībām, piemēram, raupjumu un deformāciju.

3. Precīzijas apstrādes tehnoloģija: augsta kvalitāte, augstas tehnoloģijas, augstas grūtības

(1) Tas var apstrādāt 3 milj/3 milj. precizitātes shēmas, 0.01-0,5 mm vadu caurumus, neorganisko aizsprostu tehnoloģiju, 3D shēmas utt.;

(2) Apstrādes biezums: 0,25, 0,38, 0,5, 0,635, 1.0, 1,5, 2 m utt.;

(3) Dažādas virsmas apstrādes metodes: apzeltīšanas process 1-30u, niķeļa pallādija zelta process (3-30um), niķeļa pārklāšanas process (3-10um), iegremdēšanas alvas process

4. Nobriedusi un pilnīga kvalitātes kontroles sistēma

(1) Visiem izstrādājumiem ražošanas procesa laikā ir jāveic dažādu instrumentu funkcionālā pārbaude, un pirms nosūtīšanas ir jāizmanto 100-locījuma mikroskops, lai veiktu pilnīgu pārbaudi;

(2) Ieguvis starptautiskus kvalitātes sistēmas sertifikātus, piemēram, TS16949 un ISO9001, un veicis dažādas kvalitātes darbības, stingri ievērojot kvalitātes sistēmas prasības.
