Kā izveidot PCB četrslāņu plates parasto laminētu struktūru un dizaina lodēšanas masku

Arvien sarežģītāku un ātrdarbīgāku ķēžu konstrukciju dēļ par sarežģītu problēmu ir kļuvis dažādu signālu (īpaši ātrgaitas signālu) integritātes nodrošināšana, tas ir, signāla kvalitātes nodrošināšana. Šajā laikā ir jāanalizē ar pārvades līnijas teorijas palīdzību, un par galveno kļūst signāla līnijas raksturīgās pretestības atbilstības kontrole. Ja pretestības kontrole nav stingra, tas izraisīs ievērojamu signāla atstarošanu un signāla kropļojumus, kā rezultātā radīsies konstrukcijas kļūme.

Parastiem signāliem, piemēram, PCI kopne, PCI-E kopne, USB, Ethernet, DDR atmiņa, LVDS signāli utt., visiem nepieciešama pretestības kontrole. Pretestības kontrole galu galā ir jārealizē, izmantojot PCB dizainu, un PCB plates procesam tiek izvirzītas arī augstākas prasības. Agrīnā stadijā mūsu uzņēmums ir izlaidis tehniskos dokumentus, piemēram, pretestības aprēķina noteikumus un pamatzināšanas. Lai apmierinātu dažu klientu vajadzības, tālāk tiks iepazīstināts ar mūsu uzņēmuma parastajām 4-slāņu laminētām konstrukcijām ar dažādu plākšņu biezumu un dažiem izplatītiem pretestības aprēķinu rezultātiem. Klienti, kuriem tas ir nepieciešams, var izstrādāt pretestības līnijas platumu un atstarpi atbilstoši šādi ieteicamie parametri:

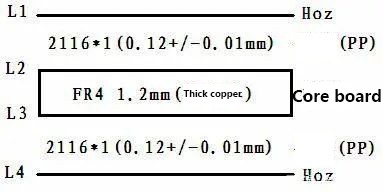

1. Gatavās plāksnes biezums ir 1,6 mm (lamināta struktūra):

2. Gatavās plāksnes biezums ir 1,2 mm (lamināta struktūra):

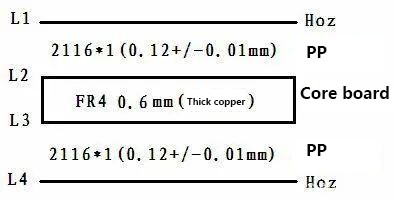

3. Gatavās plāksnes biezums ir 1.{2}}mm (lamināta konstrukcija):

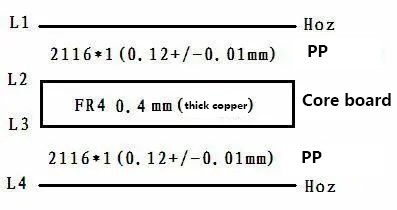

4. Gatavās plāksnes biezums ir 0,8 mm (lamināta struktūra):

Iepriekš minētās četras laminētās struktūras ir mūsu {{0}}slāņa parastā laminētā struktūra. Kā redzams attēlā, parastajā laminētajā konstrukcijā izmantotais PP ir 2116, un biezums ir aptuveni 0,12 mm.

Mūsu uzņēmuma parastajai presēšanas struktūrai parasto pretestības līniju parametri (piemēram, L1 slāņa pretestības līnija attiecas uz L2 slāni un L4 slāņa pretestības līnija attiecas uz L3 slāni) parametri var attiekties uz šādiem aprēķinu rezultātiem:

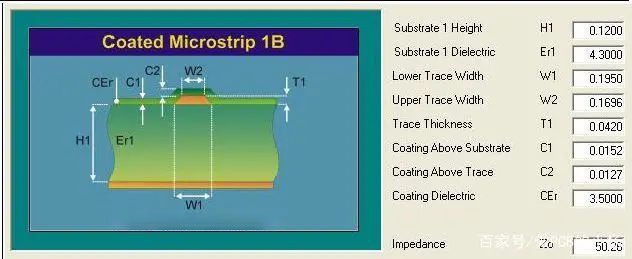

1. Ārējā slāņa līnijas platums ir 0,195 mm, un viena gala pretestība tiek kontrolēta līdz 50 plus /{5}} procenti omi (L1 Ref L2 slānis, L4 slānis Ref L3 slānis)

2. Abpusējas līnijas platums 0,19 mm, atstatums no līnijas līdz vara 0,254 mm, vadības viengala koplanārā pretestība 50 plus /-10 procenti omi (L1 Ref L2 slānis , L4 slānis Ref L3 slānis)

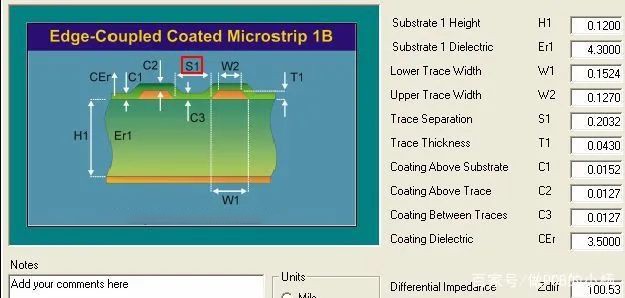

3. Abpusējas līnijas platums 0,1524 mm, atstarpe starp rindām 0,2032 mm, vadības diferenciālā pretestība 100 plus /-10 procenti omi (L1 Ref L2 slānis, L4 slānis Ref L3 slānis)

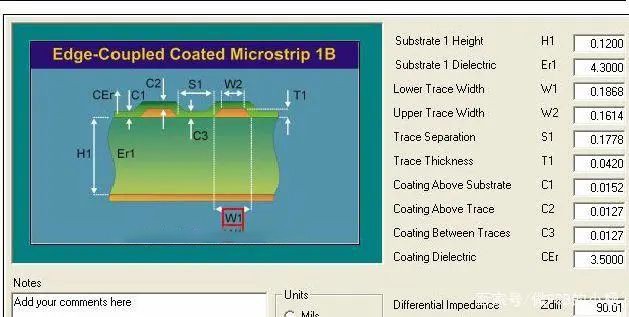

4. Abpusējas līnijas platums 0,1868 mm, atstarpe starp rindām 0,1778 mm, vadības diferenciālā pretestība 90 plus /-10 procenti omi (L1 Ref L2 slānis, L4 slānis Ref L3 slānis)

Šī ir PCB četrslāņu plates parastā lamināta struktūra un dizaina lodēšanas maska.
