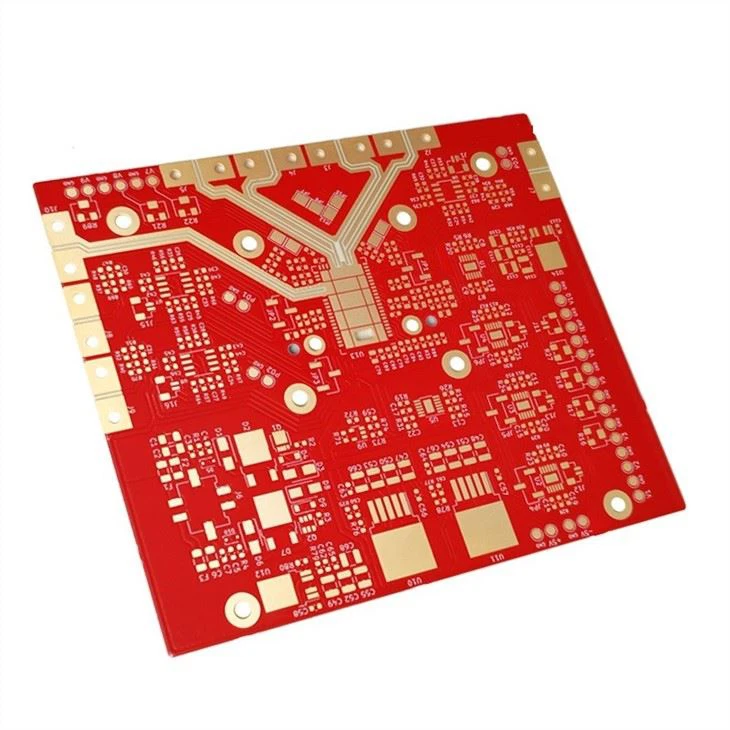

Daudzslāņu PCB izgatavošana

Produkta informācija

Tips: High TG, High CTI, High Frequency, Heavy Copper

Materiāls: FR4, CEM-1, CEM-3, alumīnijs, varš, dzelzs, Rodžers, takons, teflons

Slāņu skaits: 1 slānis līdz 26 slāņiem

Tests: zelta savienotājs, noplēšama maska, pretestības kontrole, akls un ierakts caurums

Pabeigts: svinu saturošs/svinu nesaturošs HASL, ENIG, OSP, iegremdēšanas alva/sudrabs

PTH: Min. 0,2 mm

NPTH: Min. 0.25 mm

Maksimālais gatavais izmērs: 580 mm x 700 mm

Minimālais līnijas platums/atstarpe: 3mil/3mil

Daudzslāņu plātnēs vairāk tiek izmantotas vienpusējas vai divpusējas elektroinstalācijas plāksnes. Iespiedshēmas plate ar vienu divpusēju kā iekšējo slāni un divām vienpusējām kā ārējo slāni vai divām divpusējām kā iekšējo slāni un divām vienpusējām kā ārējo slāni, pārmaiņus savienotas ar pozicionēšanas sistēmu un izolācijas līmes materiāls Kopā vadošie raksti ir savienoti viens ar otru saskaņā ar konstrukcijas prasībām, lai tie kļūtu par četrslāņu un sešu slāņu iespiedshēmu platēm, kas pazīstamas arī kā daudzslāņu iespiedshēmu plates.

Daudzslāņu PCB plātņu ražošanas process

1. Materiālu izvēle

Izstrādājot augstas veiktspējas un daudzfunkcionālus elektroniskos komponentus, kā arī augstfrekvences un ātrgaitas signālu pārraidi, elektronisko shēmu materiāliem ir jābūt ar zemu dielektrisko konstanti un dielektriskajiem zudumiem, kā arī ar zemu CTE un zemu ūdens absorbciju. . ātrumu un labākus augstas veiktspējas CCL materiālus, lai tie atbilstu daudzstāvu plātņu apstrādes un uzticamības prasībām.

2. Laminētas konstrukcijas projektēšana

Galvenie faktori, kas tiek ņemti vērā laminētās konstrukcijas projektēšanā, ir karstumizturība, noturības spriegums, līmes pildījuma daudzums un dielektriskā slāņa biezums uc Jāievēro šādi principi:

(1) Prepreg un serdes plātņu ražotājiem jābūt konsekventiem.

(2) Ja klients pieprasa loksni ar augstu TG, serdes plātnei un iepriekšējam materiālam ir jāizmanto atbilstošs materiāls ar augstu TG.

(3) Iekšējā slāņa substrāts ir 3OZ vai vairāk, un ir izvēlēts prepreg ar augstu sveķu saturu.

(4) Ja klientam nav īpašu prasību, starpslāņa dielektriskā slāņa biezuma pielaide parasti tiek kontrolēta ar plus / -10 procentiem. Pretestības plāksnei dielektriskā biezuma pielaidi kontrolē IPC-4101 C/M klases pielaide.

3. Starpslāņu izlīdzināšanas kontrole

Iekšējā slāņa serdes plātnes izmēra kompensācijas precizitāte un ražošanas lieluma kontrole ir precīzi jākompensē katra daudzstāvu plātnes slāņa grafiskā izmēra dēļ, izmantojot ražošanā savāktos datus un vēsturisko datu pieredzi. noteiktu laika periodu, lai nodrošinātu katra slāņa pamatplāksnes izplešanos un saraušanos. konsekvenci.

4. Iekšējā slāņa ķēdes tehnoloģija

Daudzstāvu dēļu ražošanai var ieviest lāzera tiešās attēlveidošanas iekārtu (LDI), lai uzlabotu grafiskās analīzes iespējas. Lai uzlabotu līnijas kodināšanas spēju, inženiertehniskajā projektā ir jāsniedz atbilstoša līnijas platuma un spilventiņa kompensācija un jāapstiprina, vai iekšējā slāņa līnijas platuma, līniju atstatuma, izolācijas gredzena izmēra, neatkarīga līnija, un attālums no cauruma līdz līnijai ir saprātīgs, pretējā gadījumā mainiet inženiertehnisko projektu.

5. Presēšanas process

Pašlaik starpslāņu pozicionēšanas metodes pirms laminēšanas galvenokārt ietver: četru spraugu pozicionēšanu (Pin LAM), karsto kausējumu, kniedes, karstās kausēšanas un kniedes kombināciju. Dažādas produktu struktūras izmanto dažādas pozicionēšanas metodes.

6. Urbšanas process

Katra slāņa superpozīcijas dēļ plāksne un vara slānis ir īpaši biezi, kas nopietni nolietos urbi un viegli salauzīs urbja asmeni. Atbilstoši jāpielāgo caurumu skaits, kritiena ātrums un griešanās ātrums.

Atšķirība starp daudzslāņu shēmas plati un divpusējo plati:

1. Daudzslāņu PCB shēmas plate ir iespiedshēmas plate, kas ir laminēta un savienota ar mainīgiem vadošiem raksta slāņiem un izolācijas materiāliem. Vadošo rakstu slāņu skaits ir vairāk nekā trīs, un elektriskais savienojums starp slāņiem tiek realizēts caur metalizētiem caurumiem.

2. Salīdzinot abu pušu ražošanas procesus, daudzslāņu plāksne pievieno vairākus procesa posmus, piemēram, iekšējā slāņa attēlveidošanu, melnināšanu, laminēšanu, kodināšanu un dekontamināciju.

3. Daudzslāņu dēļi ir stingrāki par abpusējām plāksnēm noteiktu procesa parametru, iekārtu precizitātes un sarežģītības ziņā. Piemēram, daudzslāņu plātnes urbuma sienai kvalitātes prasības ir stingrākas nekā divslāņu plātnei, tāpēc prasības urbšanai ir augstākas.

4. Urbja kaudžu skaits vienā urbumā, urbja rotācijas ātrums un padeve atšķiras no abpusējas dēļa.

5. Daudzslāņu plātņu gatavo un pusfabrikātu pārbaude arī ir daudz stingrāka un sarežģītāka nekā divpusējo plātņu.

6. Daudzslāņu plātnes sarežģītās struktūras dēļ tiek pieņemts glicerīna karstās kausēšanas process ar vienmērīgu temperatūru; netiek izmantots infrasarkanais karstās kausēšanas process, kas var izraisīt lokālas temperatūras paaugstināšanos.
