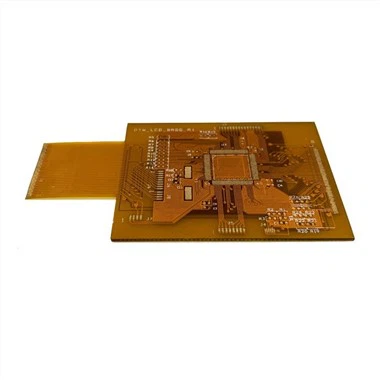

Īpaši plāns elastīgs PCB

Produkta informācija

Īpaši plānas elastīgas PCB iespējas:

Pamatmateriāls: FR4 Tg 130, Tg 150, Tg 170, Tg 180 un BT materiāls.

Dēļa biezums: {{0}},076–0,3 mm

Vara biezums: 0.5 OZ, 1 OZ, 2 OZ, 3 OZ

Kontūra: maršrutēšana, caurumošana, V-Cut, lāzergriešana

Lodēšanas maska: tukša/balta/melna/zila/zaļa/sarkana eļļa

Leģenda/sietspiede Krāsa: melna/balta

Virsmas apdare: Immersion Gold, OSP, ENEPIG, HAL-LF (nav populārs)

Maksimālais paneļa izmērs: 500 * 650 mm vai 1200 * 450 mm

Minimālais paneļa izmērs: 25*25 mm

Minimālais viena izmēra izmērs: 3.0*3.0 mm

Minimālais caurums: 0,1 mm

Minimālais pēdu laukums/platums: 2,2 milj./2,2 milj

Iepakojums: Vakuums

Paraugi L/T: 3–4 dienas

Partijas pasūtījums L/T: 8–10 dienas

Elastīgo shēmu plates īpašības

⒈Īss: montāžas laiks ir īss, visas līnijas ir konfigurētas, un lieko kabeļu savienošanas darbs ir izlaists;

⒉Mazs: tilpums ir mazāks par cieto PCB, kas var efektīvi samazināt produkta apjomu un palielināt pārnēsāšanas ērtības;

⒊ Viegls: vieglāks svars nekā cietais PCB var samazināt gala produkta svaru;

4. Plāns: biezums ir plānāks nekā stingra PCB, kas var uzlabot maigumu un stiprināt trīsdimensiju telpas montāžu ierobežotā telpā.

Izplatīti substrāta materiālu veidi elastīgām PCB

(1) Matrica:

Vissvarīgākais materiāls elastīgajā PCB vai cietajā PCB ir tā pamatnes materiāls. Tas ir materiāls, uz kura atrodas visa PCB. Cietajos PCB substrāta materiāls parasti ir FR-4. Tomēr Flex PCB parasti izmantotie substrāta materiāli ir poliimīda (PI) plēve un PET (poliestera) plēve, turklāt var izmantot arī polimēru plēves, piemēram, PEN (polietilēna ftalātu), diesteri, PTFE un aramīdu utt.

Poliimīda (PI) "termoreaktīvie sveķi" joprojām ir visbiežāk izmantotie materiāli Flex PCB ražošanā. Tam ir lieliska stiepes izturība, tas ir ļoti stabils plašā darba temperatūras diapazonā no -200 OC līdz 300 OC, ķīmiskā izturība, lieliskas elektriskās īpašības, augsta izturība un lieliska karstumizturība. Atšķirībā no citiem termoreaktīviem sveķiem, tas saglabā savu elastību pat pēc termiskās polimerizācijas. Tomēr PI sveķu trūkums ir vāja plīsuma izturība un augsta mitruma absorbcija. Savukārt PET (poliestera) sveķiem ir slikta karstumizturība, "padarot tos nederīgus tiešai lodēšanai", bet tiem ir labas elektriskās un mehāniskās īpašības. Cita substrāta, PEN, vidēja līmeņa veiktspēja ir labāka nekā PET, bet ne labāka par PI.

(2) Šķidro kristālu polimēru (LCP) substrāti:

LCP ir strauji populārs substrāta materiāls Flex PCB. Tas ir tāpēc, ka tas novērš PI substrātu trūkumus, vienlaikus saglabājot visas PI īpašības. LCP ir 0,04 procenti mitruma un mitruma izturība, un dielektriskā konstante ir 2,85 pie 1 GHz. Tas padara to slavenu ātrgaitas digitālajās shēmās un augstfrekvences RF shēmās. LCP izkausēto formu, ko sauc par TLCP, var iesmidzināt un saspiest elastīgos PCB substrātos, un to var viegli pārstrādāt.

(3) Sveķi:

Vēl viens materiāls ir sveķi, kas cieši savieno vara foliju un pamatmateriālu. Sveķi var būt PI sveķi, PET sveķi, modificēti epoksīdsveķi un akrila sveķi. Sveķi, vara folija (augšējā un apakšējā) un substrāts veido sviestmaizi, ko sauc par "laminātu". Šis lamināts, ko sauc par FCCL (elastīgs vara pārklājuma lamināts), tiek veidots, pieliekot augstu temperatūru un spiedienu uz "kaudzīti", izmantojot automatizētu presēšanu kontrolētā vidē. Starp šiem minētajiem sveķu veidiem modificētajiem epoksīdsveķiem un akrila sveķiem ir spēcīgas adhezīvas īpašības.

Tāpēc šīs problēmas risinājums ir izmantot 2-slāņa FCCL bez līmvielas. 2L FCCL ir labas elektriskās īpašības, augsta karstumizturība un laba izmēru stabilitāte, taču tā izgatavošana ir sarežģīta un dārga.

(4) Vara folija:

Vēl viens elastīgo PCB materiāls ir varš. PCB pēdas, pēdas, spilventiņi, caurumi un caurumi ir piepildīti ar varu kā vadošu materiālu. Mēs visi zinām vara vadošās īpašības, taču tas, kā šīs vara pēdas izdrukāt uz PCB, joprojām ir diskusiju priekšmets. Ir divas vara uzklāšanas metodes uz 2L-FCCL (2-slāņa elastīga vara pārklājuma lamināta) substrātiem. 1- Galvanizācija 2- Laminēšana. Galvanizācijas metodēm ir mazāk līmes, savukārt laminātos ir līmvielas.

(5) Apšuvums:

Gadījumos, kad nepieciešama īpaši plāna Flex PCB, parastā vara folijas laminēšanas metode uz PI pamatnes ar sveķu līmi nav piemērota. Tas ir tāpēc, ka laminēšanas procesam ir 3-slāņa struktūra, ti, (Cu-Adhesive-PI) padara saliktos slāņus biezākus, tāpēc tas nav ieteicams abpusējai FCCL. Tāpēc tiek izmantota cita metode, ko sauc par "izsmidzināšanu", kurā varš tiek izsmidzināts uz PI slāņa ar mitrām vai sausām metodēm, izmantojot "bezelektrisko" galvanizāciju. Šis bezelektroniskais pārklājums uzklāj ļoti plānu vara slāni (sēklu slāni), bet vēl viens vara slānis tiek uzklāts nākamajā solī, ko sauc par "galvanizāciju", kur biezāks vara slānis tiek uzklāts uz plāna vara slāņa (sēklu slānis). ) slānis). Šī metode rada spēcīgu saikni starp PI un varu, neizmantojot sveķu līmi.

(6) Laminēts:

Šajā metodē PI substrāti tiek laminēti ar īpaši plānām vara folijām caur pārklājuma slāni. Pārklājums ir kompozītmateriāla plēve, kurā uz poliimīda plēves ir pārklāta termoreaktīva epoksīda līme. Šai pārklājuma līmei ir lieliska karstumizturība un labs elektriskais izolators, ar lieces, liesmas slāpēšanas un spraugu aizpildīšanas īpašībām. Īpašam pārklājuma veidam ar nosaukumu "Photo Imageable Coverlay (PIC)" ir lieliska saķere, laba elastība un videi draudzīgums. Tomēr PIC trūkums ir slikta karstumizturība un zema stiklošanās temperatūra (Tg)

(7) Ruļļrūdīta (RA) un elektrodepozīta (ED) vara folija:

The main difference between the two is their manufacturing process. ED copper foil is made from CuSO4 solution by electrolytic method, in which Cu2+ is dipped into a rotating cathode roll and stripped, and then ED copper is made. While RA copper of different thicknesses is made from high purity copper (>99,98 procenti) ar presēšanas procesu.

FAQ

Q1. Kas nepieciešams FPC/PCB/PCBA piedāvājumam?

A: FPC: gerber faili, daudzumi

PCB: daudzumi, PCB faili (Gerber fails) un tehniskās prasības (materiāls, vara biezums, plātnes biezums, virsmas apdare ...)

PCBA: daudzumi, PCB faili (Gerber fails) un tehniskās prasības (materiāls, vara biezums, plāksnes biezums, virsmas apstrāde ...), BOM

Q2: Kāds ir izpildes laiks?

A:

(1) Paraugs

1-2 Slāņi: 5–7 darba dienas

4-8 Slāņi: 10 darba dienas

(2) Masveida ražošana: 2-3nedēļas,3-4 nedēļas

Q3: Kāds ir jūsu minimālais pasūtījuma daudzums (MOQ)?

A: Nav MOQ, mēs varam atbalstīt jūsu projektus no prototipa līdz masu produkcijai

Q4: Ar kurām valstīm esat strādājis?

A: Lielbritānija, Itālija, Vācija, ASV, Koreja, Austrālija, Krievija, Taizeme, Singapūra utt.

Q5: Vai jūs esat rūpnīca?

Jā, mūsu rūpnīca atrodas Šenžeņā.
